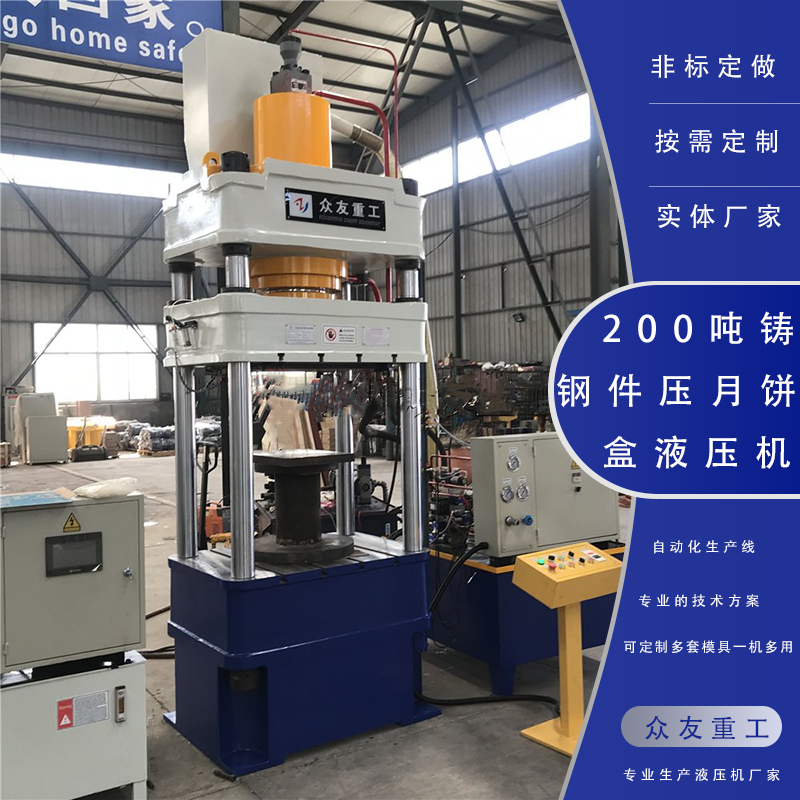

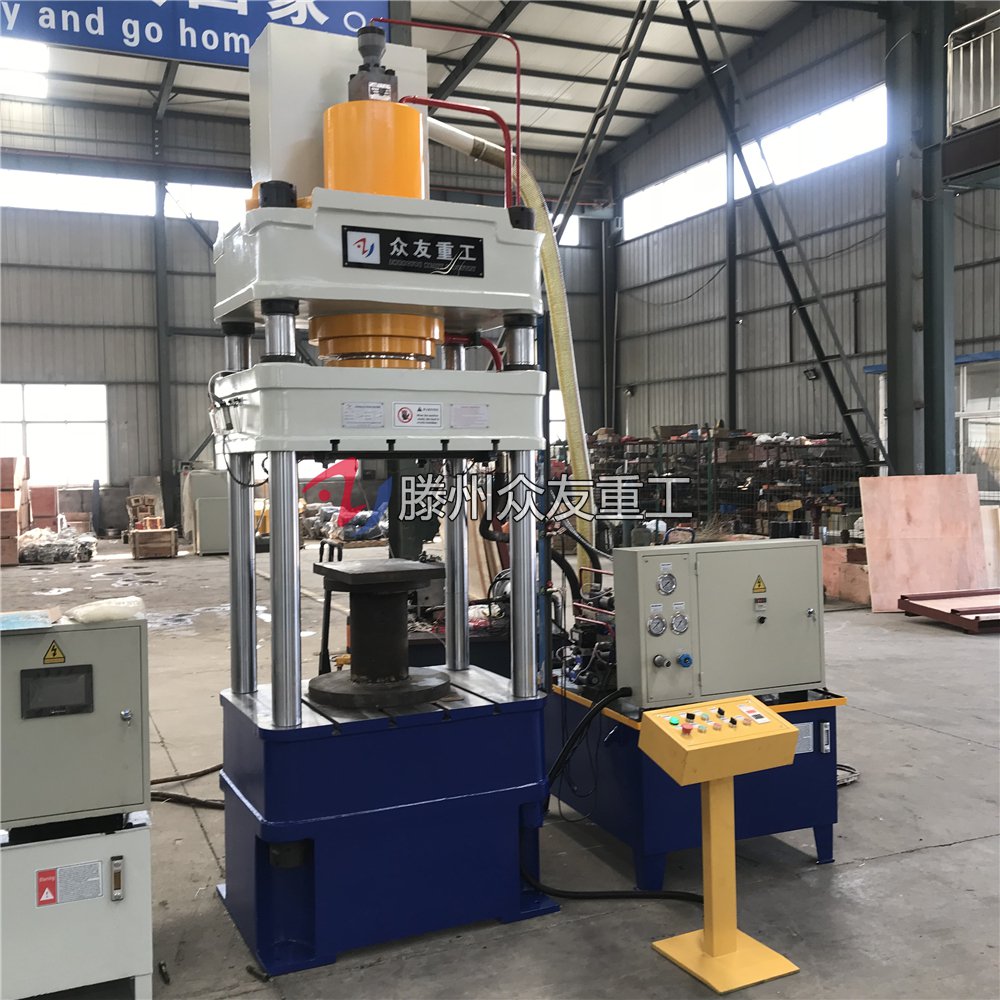

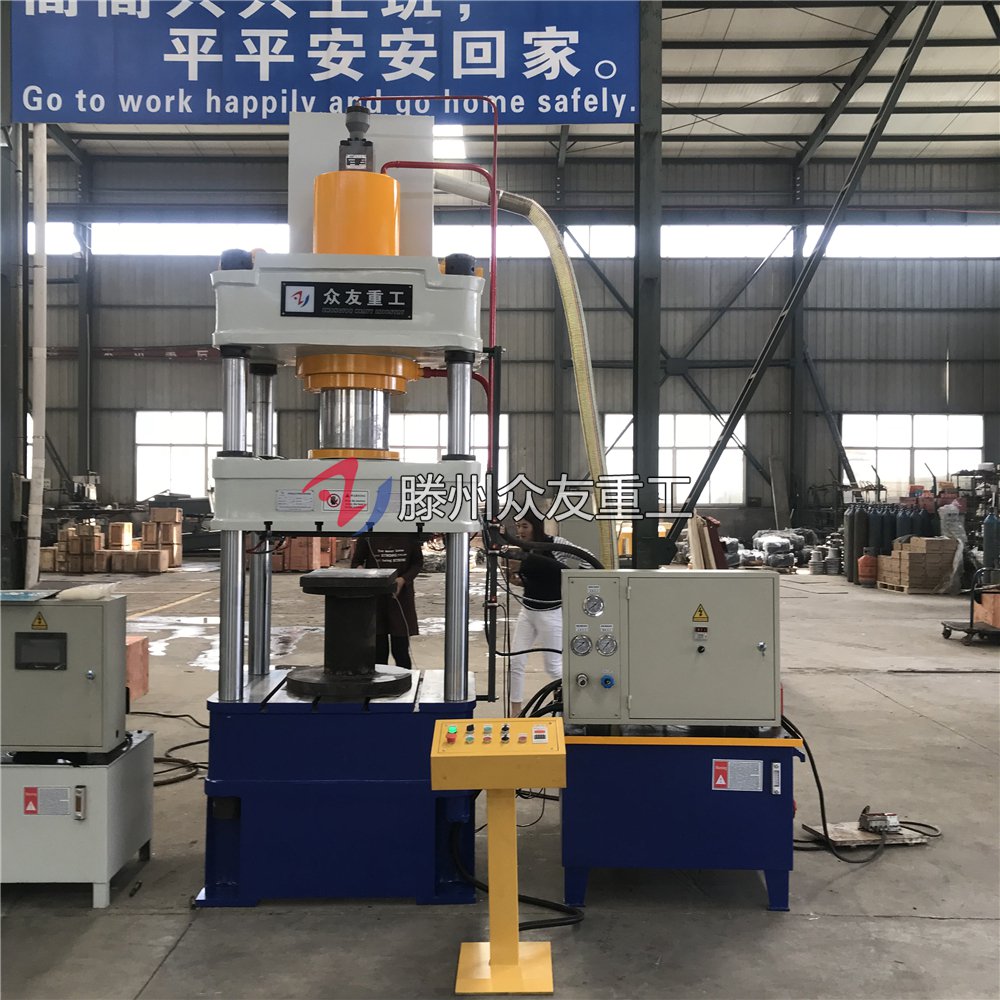

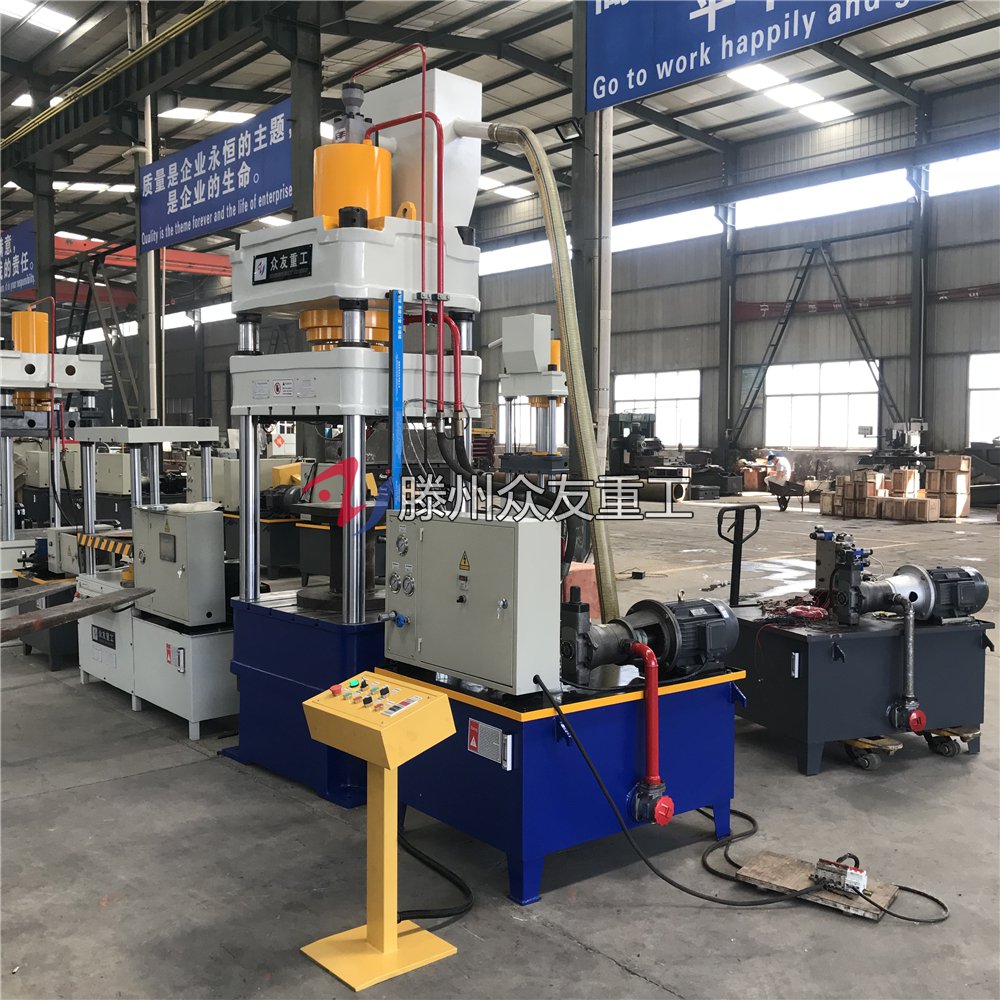

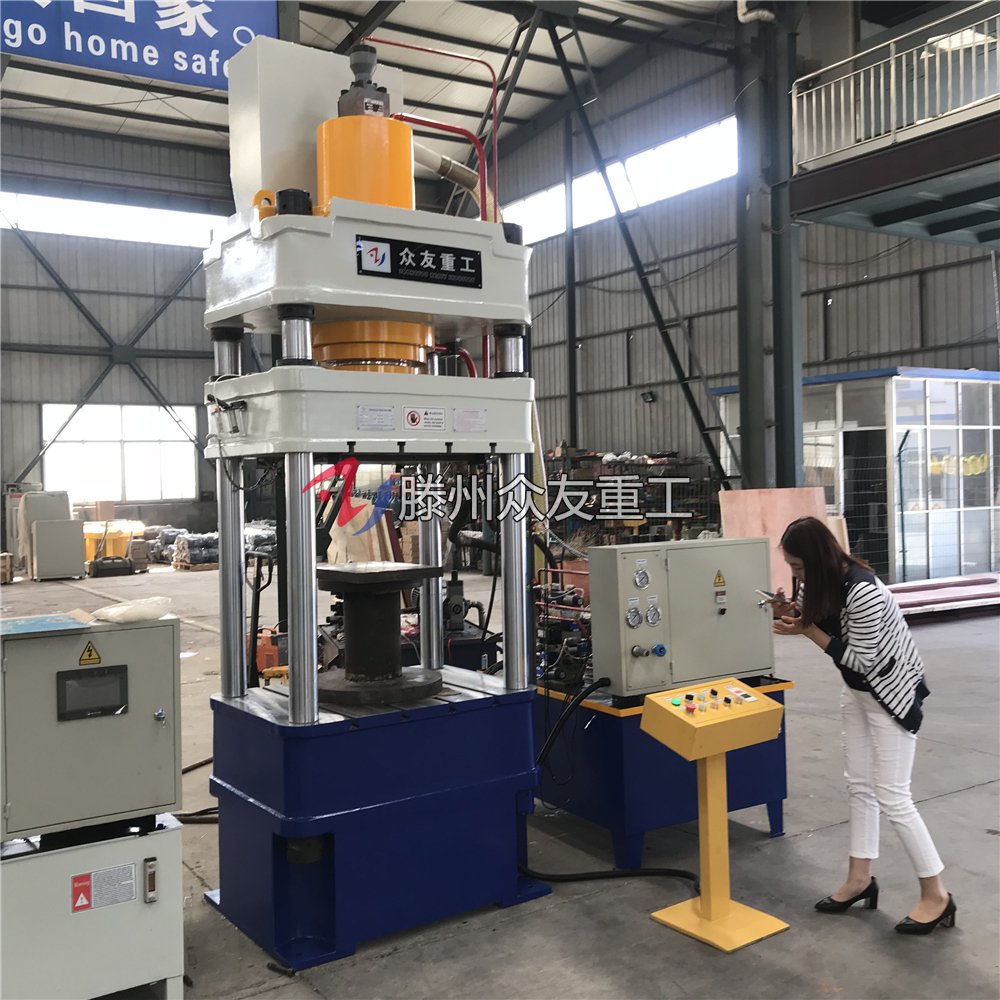

200噸鑄鋼件800x800壓月餅盒深壓紋四柱油壓機

壓紋油壓機活動橫梁結構計劃活動橫梁的首要效果: 壓紋油壓機與工作缸柱塞桿聯接傳遞油壓機的力，通過導向套沿立柱導向面上下往復運動;設備固定模具及東西等。因此需要有較好的

tags:

在線訂購

產品詳情

200噸鑄鋼件800x800壓月餅盒深壓紋四柱油壓機

壓紋油壓機的橫梁結構： 壓紋油壓機活動橫梁結構計劃活動橫梁的首要效果: 壓紋油壓機與工作缸柱塞桿聯接傳遞油壓機的力，通過導向套沿立柱導向面上下往復運動;設備固定模具及東西等。因此需要有較好的強度、剛度及導向結構壓。壓紋油壓機活動橫梁上部與工作缸柱塞相連，下部與上模座相連，梁體結構和受力狀況都很凌亂。當油壓機工作時，壓紋油壓機高壓液體效果于柱塞的力是通過活動橫梁及上砧傳遞到鍛件上而做功，活動橫梁的上下運動則依托梁與立柱的導向設備。壓紋油壓機活塞桿與橫梁的聯接壓紋油壓機剛性聯接柱塞下端刺進活動橫梁內。此種聯接辦法在偏疼載時，柱塞跟從活動橫梁一起傾斜，將動梁所受偏疼力矩的一部分傳給工缸導向套，使導向套承受側向水平推力或一對力偶，然后加劇導向套及封的磨損。單缸油壓機或三缸油壓機的中間工作缸多采用此種結構。壓紋油壓機在活塞桿焊接法蘭用螺釘與橫梁聯接，用12根螺釘，到達預緊的目的。下橫梁結構計劃下橫梁的剛度需要應略嚴一些，以保證悉數壓機的剛性。壓紋油壓機下橫梁直接與立柱、拉桿、工作臺、回程缸和頂出器相連，梁體結構和受力狀況都很凌亂。對于下橫梁，其計劃原則與上橫梁相同，是在滿意相連部件*小幾何尺度需要和技能需要的條件下，盡可能減縮其縱向、橫向尺度，這是有用提高梁的剛度、強度和減輕壓紋油壓機梁的分量應首要把握的首要原則。兩面均設有一與滑塊下平面平行的齒輪軸。軸兩端固定的大小相同的齒輪與固定在機身支柱上的齒條相嚙合。這樣就保證了滑塊的平行運動。其運動精度取決于齒輪節圓直徑、軸的剛度和齒輪齒條嚙合的精度，有的結構設計把齒輪軸布置于上橫梁上，兩齒條固定于滑塊上。同步連桿式結構原理是利用兩平行四邊形原理保證滑塊平行運動。這一結構類似雙點式機械壓力機。采用機械同步裝置后滑塊精度大為提高，并大大減小了偏載下導軌面上的擠壓應力和改善了應力分布情況。
歡迎來電咨詢，咨詢電話：13564263338
